Füllstand von Chemikalien sicher messen

Explosionsgefahr ist auch ein wichtiges Thema bei Chemikalien. In den Lagern von Chemieherstellern und -distributoren befinden sich zahlreiche verschiedene Chemiefässer mit unterschiedlichsten explosiven und gesundheitsschädlichen Inhalten.

Der Füllstand von Chemiefässern wird in den meisten Fällen weder gemessen noch außerhalb des Fasses optisch angezeigt. Es besteht die Möglichkeit, einen medienverträglichen Schwimmer einzubauen, jedoch reicht dieser nicht aus, um einen sicheren Transport zu garantieren und die Tankinhalte währenddessen permanent zu kontrollieren. Eine permanente Kontrolle ist jedoch sehr wichtig, um eine normengerechte Lieferung zu garantieren.

Bildergalerie

Wird zusätzlich zum Füllstand der Innendruck im Fass gemessen, lässt sich kontrollieren, ob das Fass ordnungsgemäß verschlossen ist oder ob es während des Transportes geöffnet wurde. Zudem zeigt die Aufzeichnung, ob das Fass übermäßigen Beschleunigungen ausgesetzt wurde.

Zwei Sensoren im Einsatz

Der Füllstand wird auch in dieser Anwendung mit zwei Drucksensoren gemessen. Da das Fass unter Druck steht, wird der Differenzdruck zwischen dem Faßdeckel und dem Faßboden ermittelt, womit der Pegel berechnet werden kann. Keller hat eine Lösung entwickelt, die den Tank in seiner ursprünglichen Form belässt. Dazu wurden im Innenbereich des Fasses zwei kompakte Druckaufnehmer der Serie 7 LD eingebaut. Diese digitalen Sensoren bieten neben den oben genannten Vorteilen zusätzlich die Temperaturinformation, welche für die Überwachung von Chemikalien ebenfalls sehr hilfreich ist.

Schließlich übermittelt eine Fernübertragungseinheit die aufgezeichneten Daten. Mit der Anbindung an das Internet of Things können zusätzlich noch weitere Informationen zugänglich gemacht werden, wie beispielsweise der Standort des Fasses.

Veränderungen einer Brückenlast effizient überwachen

Nach zahlreichen Füllstandsüberwachungen ist die Kraftmessung an Bauwerken ein weiteres Gebiet, das mittels Sensoren „smart‟ beobachtet werden kann. Ein gutes Beispiel ist das Aufzeichnen der Lastverteilung von Brücken.

Der Verkehr auf der Straße ist keine konstante Größe und speziell der wachsende Anteil der LKWs belastet Brücken immer mehr. Aber auch das Gelände ist kein statisches Element, denn aufgrund von Plattentektonik bewegt sich so ziemlich alles auf unserer Erde und verändert täglich unseren Untergrund. Durch diese beiden beweglichen Einheiten muss damit gerechnet werden, dass sich die Lastverteilung einer Brücke verändert. Um hier Sicherheit zu gewährleisten, ist es notwendig, dass Veränderungen in der Lastverteilung permanent mit Sensoren überwacht und erkannt werden.

Mechanische Lösungen gehören der Vergangenheit an

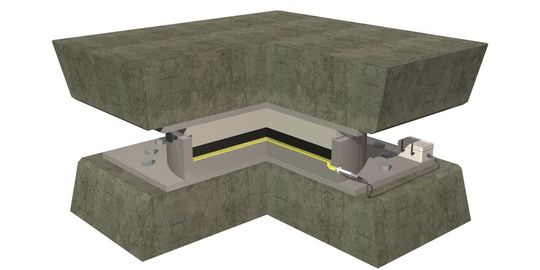

In der Vergangenheit wurde die Brückenlast bei den Brückenlagern mit einem mechanischen Indikator dargestellt. Dieser musste vor Ort abgelesen werden. An diesem zentralen Kraftpunkt der Brücke hat Keller angesetzt und eine vernetzte Druckmesslösung im Brückenlager integriert. Die Brücke überträgt die Auflast auf ein Elastomerkissen (schwarze Schicht). Zwischen dem Drucksensor und dem Elastomer befindet sich eine Fettschicht (gelb), die als Druckübertragungsmedium einen lastabhängigen Innendruck messbar macht. Diese Druckveränderung wird mit einem Drucktransmitter bestimmt (am rechten vorderen Eck), dessen kundenspezifische Bauform sich perfekt ins Brückenlager integriert.

Das GSM-Modul (Kästchen am rechten hinteren Eck) liest die Daten direkt über eine digitale Schnittstelle aus und sendet, je nach Messwert, eine Warnmeldung an die Verantwortlichen. Der Einsatz von besonders langlebigen, edelstahlgekapselten Drucksensoren garantiert jahrzehntelange Messstabilität und Funktionssicherheit. Verbunden mit dem Internet of Things lassen sich so zuverlässig und permanent die Brücken überwachen und notfalls sofort sperren, sollte sich die Lastverteilung gefährlich verändern.
