Für das intelligente Gebäude von morgen: kostengünstige Anschlusstechnik

Steckverbinder Für das intelligente Gebäude von morgen: kostengünstige Anschlusstechnik

20.03.2017 Von Ines Stotz 5 min Lesedauer

Anbieter zum Thema

Immer mehr Gebäude verfügen über elektronische Geräte wie Klima- und Heizungssteuerungen sowie Sicherheits- und Kommunikationssysteme. Sie erhöhen den Komfort in den eigenen vier Wänden. Deren Vernetzung macht daraus ein „Smart Home“. Der kompakte Aufbau stellt hohe Anforderungen an die eingesetzte Anschlusstechnik.

Im Smart Home wird eine Vielzahl spezieller Leiterplattenanschlüsse benötigt – häufig werden dazu Steckverbinder auf Basis von Pinstrip-Stiftleisten verwendet.(Bild: Phoenix Contact) — Im Smart Home wird eine Vielzahl spezieller Leiterplattenanschlüsse benötigt – häufig werden dazu Steckverbinder auf Basis von Pinstrip-Stiftleisten verwendet.
(Bild: Phoenix Contact)

Jede Applikation stellt andere Anforderungen an die Anschlusstechnik. Wer – gemäß dem geflügelten Wort – mit Kanonen auf Spatzen schießt, wird sein Ziel wahrscheinlich erreichen, effizient ist dies aber keinesfalls. So gibt es auch im Bereich der Leiterplatten-Anschlusstechnik zahlreiche Varianten, die je nach Anwendungsfall den Anforderungen entsprechen oder diese sogar übertreffen. Ein Steckverbinder, der den Sicherheitsanforderungen in einem Kraftwerk genügt, ist für den Anschluss einer Jalousie-Steuerung überdimensioniert.

Bildergalerie

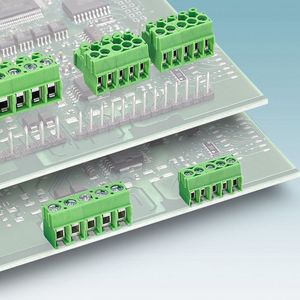

Pinstrip-Stecker sind kaum größer als vergleichbare Leiterplattenklemmen – und gleichzeitig steck- und lösbar wie Leiterplatten-Steckverbinder.(Bild: Phoenix Contact)

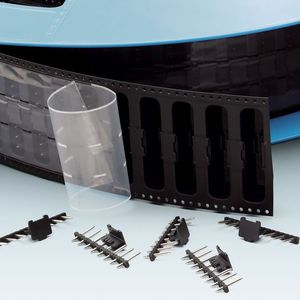

Die Tape-on-Reel-Verpackung ermöglicht die automatisierte Verarbeitung der Pinstrip-Stiftleisten in Reflow-Lötprozessen.(Bild: Phoenix Contact)

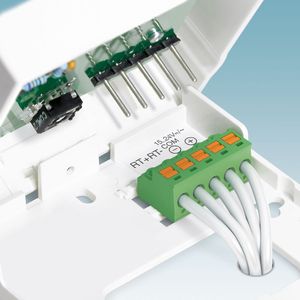

Die neuen Steckverbinder der Produktfamilie PTS 1,5 PH Clip von Phoenix Contact wurden speziell für zweischalige Elektronikgehäuse entwickelt.(Bild: Phoenix Contact)

Auf einen Blick: Pinstrip-Steckverbindungen von Phoenix Contact

Auf einen Blick:

Pinstrip-Leisten in den Rastermaßen 3,5 und 5,0 mm,

gerade und um 90° gewinkelte Stiftleisten mit bis zu 24 Polen,

farbige Pinstrips zur Markierung der Stecker-Stiftleisten-Zuordnung,

für klassische Wellen- sowie Reflow-Lötprozesse geeignet,

Schüttgut oder automatengerechte Tape-on-Reel-Verpackung,

kundenspezifische Stiftlängen und -geometrien,

Leiterplatten-Steckverbinder mit Schraubanschluss für Leiterquerschnitte bis 4 mm² sowie horizontalem und vertikalem Leiteranschluss,

Leiterplatten-Steckverbinder mit Push-in-Federanschluss für Leiterquerschnitte bis 2,5 mm² sowie horizontalem und schrägem Ein- oder Doppelleiteranschluss,

unterschiedliche Farbvarianten, individuelle Bedruckungen, mechanische Kodierungen.

Anschlusstechnik für Smart Home-Applikationen

Bei der Leiterplatten-Anschlusstechnik für Smart Home-Applikationen kommt es auf ein kostenoptimiertes Design sowie auf anforderungsgerechte Funktionen an. Aufwendige Klemmen und Stecker bilden dabei eher die Ausnahme. Dies wird besonders bei steckbaren Lösungen deutlich – hier sind Steckverbinder mit Pinstrip-Stiftleisten am Markt etabliert. Im Gegensatz zu klassischen, umschlossenen Stiftleisten – den so genannten Grundleisten – sind Pinstrips so einfach gestaltet, dass ein Einsatz auch in preiskritischen und semi-industriellen Anwendungen möglich ist.
