Digitaler Zwilling Der Prüfstand wandert in den Rechner

Digitale Zwillinge lassen sich nicht nur von Produkten erstellen, sondern auch von Prüfumgebungen, mit denen Funktionalität und Betriebsfestigkeit der Produkte abgesichert werden. Das zeigt ein Projekt des Fraunhofer LBF in Zusammenarbeit mit Schaeffler Technologies.

Auf dem Weg in eine zukunftsfähige Produktentwicklung lautet ein wichtiger Schritt: "Den Prüfstand in den Rechner holen". Denn die voranschreitende Digitalisierung erfordert nicht nur, digitale Zwillinge von Produkten zu erstellen, sondern auch von Prüfumgebungen, mit denen ihre Funktionalität und Betriebsfestigkeit abgesichert werden. Wissenschaftlern des Fraunhofer LBF ist dies bei der Entwicklung eines mechatronischen Wankstabilisators gelungen, indem sie einen digitalen Zwilling eines servohydraulischen Prüfstandes erstellt haben.

Bildergalerie

"Nur so lassen sich das Zusammenspiel von Prüfling und Prüfsystem, die Machbarkeitsgrenzen in der Prüfung und die erzielbaren Genauigkeiten im Vergleich zum realen Einsatz bereits vor dem eigentlichen Versuch virtuell erfassen«, betont Dr. Volker Landersheim, beim Fraunhofer LBF verantwortlich für das Projekt.

Besonders wichtig ist der digitale Zwilling des Prüfstands bei aktiven Systemen in Fahrzeugen, wie sie beispielsweise im Fahrwerksbereich zunehmend zum Einsatz kommen. Bei der Entwicklung des mechatronischen Wankstabilisators iARC (intelligent Active Roll Control) der Schaeffler Technologies AG & Co. KG ist die experimentelle Erprobung ein entscheidendes Element im Produktentwicklungsprozess. Dabei treten deutliche Unterschiede in den Prüfanforderungen für unterschiedliche Einsatzfälle auf.

Digitaler Zwilling verkürzt Prüfstandsbelegungszeiten signifikant

Um Prüfungen zeit- und kosteneffizienter umsetzen zu können, bauten die Darmstädter Wissenschaftler ein numerisches Simulationsmodell des Prüfstands auf. "Zusammen mit einem virtuellen Modell des Prüflings können wir so bereits vor Beginn der eigentlichen Prüfungen klären, in wie weit die Anforderungen auf dem Prüfstand umgesetzt werden können und welche Optimierungspotentiale bestehen", erklärt Dr. Landersheim. Auf diese Weise lassen sich Prüfstandsbelegungszeiten signifikant verkürzen und experimentelle Iterationen minimieren.

Das Prüfstandmodell umfasst die nichtlineare Systemdynamik der Hydraulik, ihrer Regelung sowie der Kinematik, die die LBF-Wissenschaftler an Hand eines speziell für das Projekt zugeschnittenen Prüfprogramms identifizierten und parametrierten. Das erstellte Modell ist in der Lage, auch die entstehenden Regelabweichungen sowie die Leistungsgrenzen des Prüfsystems abzubilden.

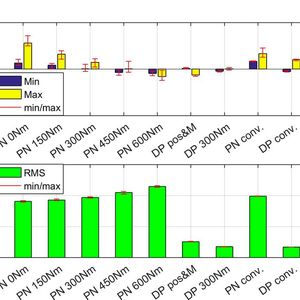

Die Validierung führte das Fraunhofer LBF mit betriebslastähnlichen Signalen durch, die nicht in die Modellerstellung und -parametrierung eingeflossen sind. Dabei ergaben sich in den Kolbenwegen für alle Validierungssignale Abweichungen von unter drei Prozent sowohl in den RMS-Werten (Root Mean Square-Error) als auch in der Pseudoschädigung. Die Abweichung der Signalminima und -maxima liegt sogar in allen Fällen unter einem Prozent.

Diese sehr hohe Ergebnisqualität ermöglicht vielfältige Anwendungen des Modells. Im Projekt setzten die Darmstädter Wissenschaftler zwei Anwendungsfälle um. In der Sensitivitätsanalyse wurde der Einfluss verschiedener Modellparameter auf das Simulationsergebnis untersucht und in der Machbarkeitsanalyse, in wie weit eine Prüfanforderung auf dem Prüfstand umsetzbar ist und welche Grenzen der Systemdynamik hierbei limitierend wirken.

experte Digitaler Zwilling

Digitale Modelle und Realität verschmelzen

Digitaler Zwilling steigert Effizienz experimenteller Prüfungen

Durch die standardmäßige Einbindung einer virtuellen Prüfung mit Hilfe des digitalen Zwillings im Vorfeld der experimentellen Prüfung lassen sich wesentliche Effizienzsteigerungen erzielen, weil Hindernisse frühzeitig erkannt und ihre Ursachen identifiziert werden können. Diese Vorgehensweise erscheint insbesondere für Automobilzulieferer von hoher Relevanz, denn eine Erprobung im Fahrzeug ist in der Regel erst zu einem sehr späten Zeitpunkt in der Entwicklung möglich, wobei der Prüfstand das wesentliche Werkzeug zur Absicherung darstellt.

Das unterstreicht auch Dustin Knetsch, Leiter Verifikation & Validierung Fahrwerkaktuatoren, Schaeffler Technologies AG & Co. KG: "Für das Projekt wurden zu Beginn Schnittstellen so abgestimmt, dass das Prüfstands- und Entwicklungs-Knowhow des Fraunhofer LBF und das Produkt- und Systemverständnis von Schaeffler bestmöglich genutzt wurden. Durch eine enge Abstimmung konnte auch während des Projekts flexibel auf Erkenntnisse reagiert werden, sodass am Ende ein für Schaeffler ideales Ergebnis vorliegt."

Die Ergebnisse des Projektes stellt das Fraunhofer LBF auf der 45. Tagung des DVM-Arbeitskreises Betriebsfestigkeit am 26. und 27. September 2018 in Renningen vor.
